Anisotropía del vidrio templado: cuando las bandas pertenecen al patrón de tensión
Entienda por qué el vidrio tratado térmicamente muestra bandas, manchas o iridiscencia con luz polarizada, cómo distinguirlas de suciedad y por qué el pulido no las elimina.
Un paño limpio todavía puede mostrar un mapa oscuro
Una fachada se ve uniforme durante una mañana nublada y presenta círculos, manchas o bandas cuando aparece cielo azul. Las marcas aumentan con gafas polarizadas y cambian al girarlas. La limpieza no las mueve. Ese comportamiento suele indicar anisotropía, también llamada patrón de tensión, marca de enfriamiento o iridiscencia del vidrio tratado térmicamente.
No es un depósito apoyado sobre la cara exterior. Es un efecto óptico asociado con diferencias de tensión residual dentro del vidrio. La distinción evita ordenar ácido, raspado o pulido para una condición que esos procesos no alcanzan.
Cómo el tratamiento térmico crea el patrón
El vidrio templado y el termoendurecido se calientan y enfrían rápidamente con conjuntos de boquillas de aire. Las superficies se enfrían y endurecen antes que el centro. Así se forma el perfil de tensiones que proporciona las características mecánicas y de rotura del paño.
El enfriamiento no es idéntico en toda la hoja. Geometría de boquillas, convección, espesor, recubrimiento, carga del horno, rodillos y ajustes dejan diferencias locales. Cuando la luz polarizada cruza esas regiones, sus componentes ópticos avanzan a velocidades distintas. El retraso relativo, llamado retardo óptico, aparece como campos claros, oscuros o coloreados.
El patrón puede tener puntos, sombras alargadas, anillos, franjas, cruces o zonas irregulares. Dos paños de la misma elevación pueden verse distintos. La visibilidad no identifica por sí sola si el vidrio es templado o termoendurecido ni mide su resistencia.
Por qué aparece y desaparece
La luz diurna parcialmente polarizada hace visible el efecto. Cielo azul, sol bajo, agua reflejada, pavimento mojado, nieve y ciertos reflejos aumentan la polarización. Las gafas polarizadas añaden otro filtro. Al girarlas unos noventa grados, el patrón puede debilitarse, invertirse o cambiar de color.
También importa el ángulo. Cerca del paño puede verse poco y desde la acera opuesta un campo oscuro. Capas, interláminas, unidades aislantes, persianas y la escena reflejada cambian el contraste. Una foto registra una combinación de clima, ángulo, lente y exposición, no la apariencia permanente.
Observe de forma controlada antes de diagnosticar
- Registre elevación, paño, superficie, hora, clima, posición solar, distancia y ángulo.

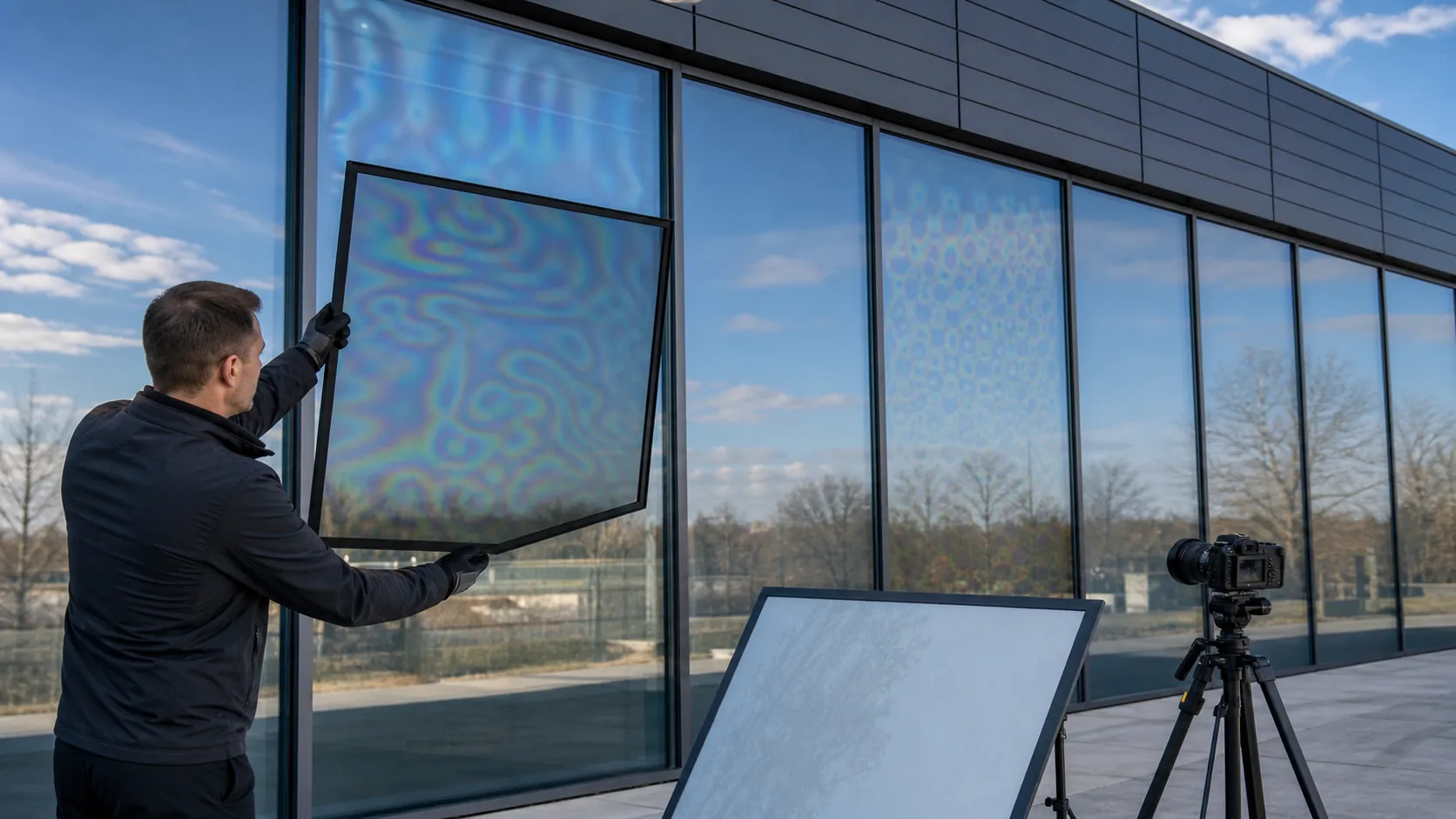

- Mire sin filtro y luego con gafas conocidas o polarizador giratorio.
- Gire el filtro sin cambiar de posición y anote cómo responde la marca.
- Muévase lateralmente y aléjese. Compare paños vecinos bajo el mismo reflejo.
- Examine la superficie con luz amplia y rasante para buscar residuo, rayas, daño de capa o pulido.
- Revise sellos, planos, fabricación, certificación térmica, capas e integración en la unidad aislante.
- Repita con otro cielo si la apariencia determina una aceptación.
Un patrón que responde al polarizador apoya la hipótesis de anisotropía. No elimina suciedad aparte ni prueba que toda banda sea de temple. Varias condiciones pueden superponerse.
Separe condiciones que requieren respuestas diferentes
| Condición | Observación útil | Qué puede cambiar el tratamiento |
|---|---|---|
| Anisotropía | Cambia con luz polarizada, ángulo, cielo o rotación del filtro | Lavar o pulir no elimina el patrón interno |
| Onda de rodillo | Las líneas rectas reflejadas se doblan de forma geométrica repetida | Limpiar no cambia la forma del vidrio |
| Variación o daño de capa | Color o reflejo sigue una superficie recubierta y persiste con luz amplia | Se retira residuo, pero no se repone una capa alterada |
| Color de interferencia | Superficies o películas próximas crean franjas que cambian con el ángulo | Depende del conjunto, espacio, película o superficie |
| Mineral, silicona o residuo de obra | Tiene borde, textura, transferencia o cambia el mojado en una prueba | Una prueba compatible puede retirar material real |
| Raya o artefacto de restauración | Sigue el movimiento de la herramienta y destaca con luz rasante | Solo una prueba calificada define si procede restaurar |
No diagnostique solo por la forma. Las marcas de enfriamiento pueden ser circulares, igual que residuos de ventosas. Una banda puede parecer onda de rodillo o marca de pulido. Filtro, examen, registros y posiciones repetibles aportan más que una foto aislada.
Qué indica ASTM C1901 y qué no
ASTM C1901 es un método para medir retardo óptico en vidrio arquitectónico plano, monolítico y tratado térmicamente. Un instrumento apropiado mapea valores relacionados con diferencias de tensión bajo un procedimiento definido.
El método no es por sí mismo una especificación de apariencia. No fija un límite universal de aprobación, no mide compresión superficial y no determina si el paño alcanza un nivel de temple. El proyecto debe indicar criterios ópticos, muestreo, condiciones de observación y proceso de aceptación.
Si la disputa abarca muchos paños, deben participar fabricante, vidriero, consultor y propietario antes de medir. Acuerden edición de la norma, calibración, cuadrícula, ambiente, informe y relación con el contrato. Una medición exacta sin regla de decisión puede no resolver nada.
Por qué restaurar no lo corrige
La restauración de vidrio modifica una capa superficial poco profunda. La anisotropía nace de la distribución interna de tensión creada en el horno. El pulido no uniforma ese mapa. Un proceso agresivo puede añadir distorsión, neblina, efecto de lente, rayas, pérdida de capa o un nuevo patrón.
Puede existir un defecto superficial aparte. Un mismo paño puede tener anisotropía y mineral removible. Pruebe el depósito en un área definida, inspeccione en seco con luz normal y rasante, y documente que permanece el patrón polarizado. El alcance debe prometer la condición comprobada, no la desaparición de todo efecto óptico.
Construya un registro útil
Use planos y números de paño. Tome foto sin filtro, con filtro, orientación, cielo, reflejo, distancia, ángulo y hora. Añada detalle de superficie y sello. Evite mejoras automáticas que oscurezcan más de lo visto en persona.
Informe de manera neutral: bandas oscuras visibles con gafas polarizadas desde el punto suroeste, por ejemplo. Reserve conclusiones de causa y cumplimiento para registros y normas acordadas. Así una queja de limpieza no se convierte en restauración innecesaria y el equipo recibe datos utilizables.
