Desgaste de boquillas, pérdida de presión y costo oculto de un orificio grande
Establezca una referencia con boquilla nueva, mida caudal y presión operativa, separe desgaste de obstrucción y fallas previas, y elija reemplazo según bomba y fabricante.

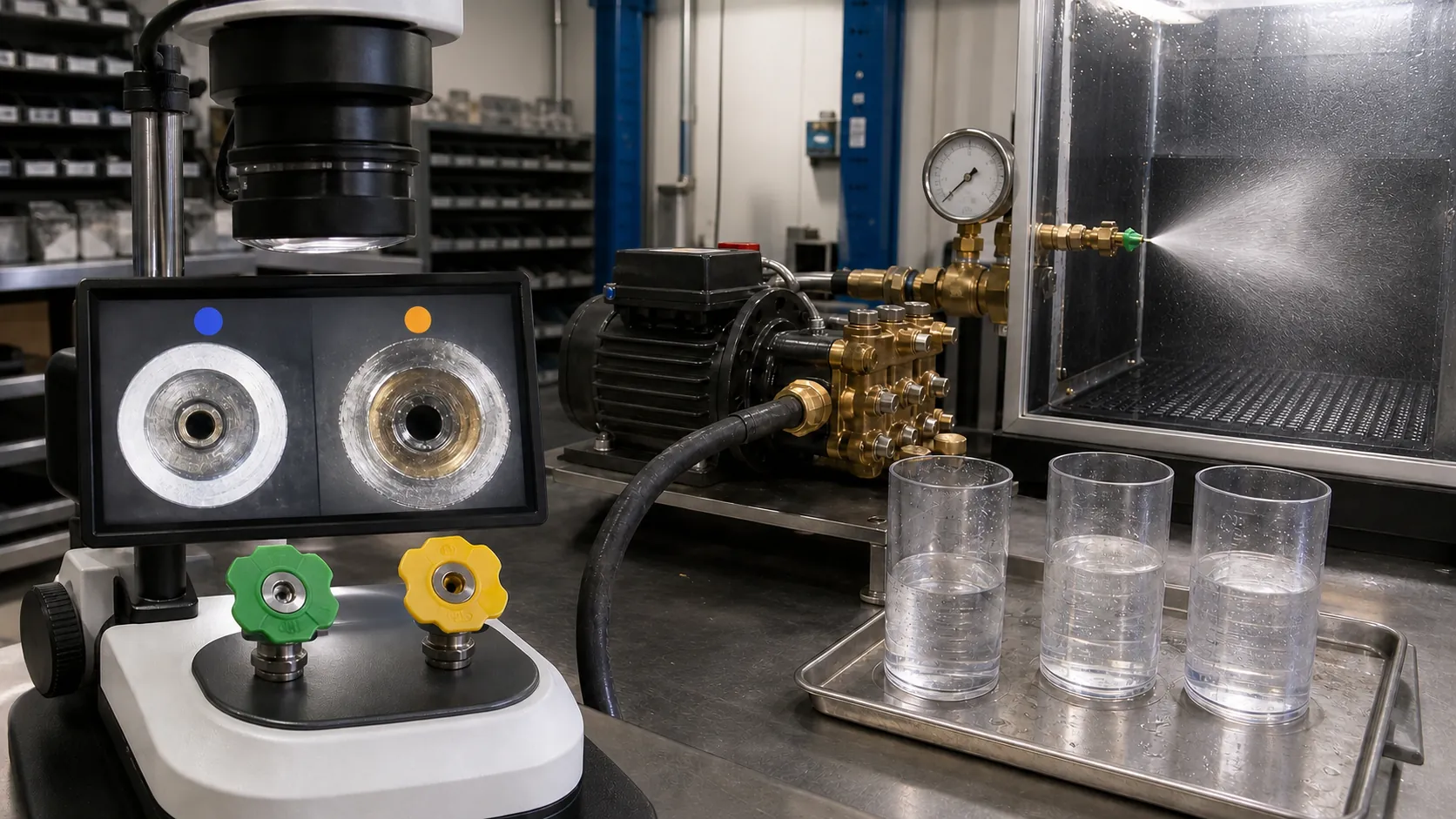

Una boquilla gastada puede verse perfectamente limpia
La boquilla se desgasta por agua, partículas, químicos, calor y manipulación. El orificio crece poco a poco o pierde su forma prevista. El cambio puede ser demasiado pequeño para verlo, pero suficiente para reducir presión operativa, deformar el patrón, aumentar caudal y atrasar el trabajo.
En una bomba de desplazamiento positivo, un orificio grande deja pasar más líquido a una presión dada que el tamaño previsto. Si la bomba no entrega ese caudal adicional a la presión anterior, el sistema se estabiliza más abajo. Puede parecer una bomba débil aunque esté respondiendo exactamente a la abertura.
Sepa qué número corresponde a cada pieza
La bomba tiene una curva de caudal y presión bajo condiciones especificadas. La boquilla posee tamaño de orificio y ángulo elegidos para esa salida. Entre ambas también están descargador, manguera, pistola, inyector, conexiones y manómetro, todos capaces de cambiar la lectura.
Use la tabla del fabricante de bomba y equipo para la máquina exacta. No seleccione solo por color; suele identificar ángulo dentro de una familia, no el tamaño hidráulico de todos los sistemas. Confirme designación de orificio, ángulo, material, presión, temperatura, conexión y compatibilidad química.
El descargador es un componente de seguridad y control, no sustituto habitual de la boquilla correcta. Apretarlo para recuperar presión con un orificio grande puede sobrecargar bomba, motor, manguera, pistola o conexiones y alterar la configuración aprobada.
Cree una referencia con el sistema sano
Instale una boquilla nueva verificada del tamaño especificado. Con agua limpia, entrada suficiente, filtro mantenido, manguera y pistola conocidas, y un manómetro adecuado en la ubicación aprobada, registre:
- presión operativa con gatillo abierto;
- caudal mediante volumen cronometrado o método calibrado;
- patrón, ángulo, alineación y distribución;
- resultado a distancia fija y segura sobre superficie repetible;
- velocidad del motor o condición eléctrica cuando lo indique el manual;
- temperatura, condición de uso químico y horas de servicio.
Mantenga separadas y marcadas las boquillas nuevas y usadas. La referencia sirve solo si el resto del sistema y la prueba siguen siendo comparables.
Desgaste, obstrucción y daño se comportan distinto
| Condición | Rendimiento probable | Acción |
|---|---|---|
| Orificio agrandado de manera uniforme | Tendencia a mayor caudal, menor presión y menor impacto | Comparar caudal y presión con la boquilla nueva correcta |
| Abertura erosionada o asimétrica | Borde cargado, vetas, distribución pobre y dirección desviada | Reemplazar; no reformar en campo |
| Obstrucción parcial | Menor caudal, aumento o pulsación de presión, patrón deformado | Apagar y limpiar solo por el método del fabricante |
| Tamaño incorrecto | Uno grande baja presión; uno pequeño puede elevar carga o provocar derivación | Volver al tamaño tabulado y verificar el descargador |
| Cuerpo agrietado o asiento dañado | Fuga, mala retención y chorro errático | Retirar de servicio de inmediato |
| Boquilla correcta con presión baja | La falla puede estar en entrada, bomba, válvulas, sellos, descargador, inyector, manguera, pistola o manómetro | Diagnosticar el sistema completo, no perforar ni reducir la punta |
Nunca mire dentro ni apunte hacia una mano. Aísle y despresurice antes de retirar. Una sonda dura o grande puede rayar la superficie de medición y convertir un tapón en desgaste permanente. Use únicamente herramienta y dirección indicadas por el fabricante.
Mida el cambio de capacidad
La guía de pulverización industrial señala que el desgaste suele aparecer primero como aumento de capacidad. Un programa práctico sigue el caudal a presión comparable, o la presión bajo condición comparable de bomba, frente a la referencia nueva. También observa el patrón.
Para obtener el aumento porcentual de caudal, reste el caudal base al medido, divida por el base y multiplique por 100. Defina el criterio de cambio según equipo, boquilla, proceso y calidad; no copie un porcentaje universal de otra aplicación.
Los instrumentos también se comprueban. Manómetro dañado, tacómetro impreciso, volumen no verificado, aire, entrada variable o manguera distinta crean diagnósticos falsos. Repita un resultado inesperado antes de ajustar.
El costo oculto va más allá de la presión
- Más agua: una abertura gastada aumenta consumo y frecuencia de llenado.
- Más químico: el caudal modifica el comportamiento de una inyección aguas abajo y el consumo total.
- Más mano de obra: menor impacto o cobertura desigual obliga a pasar más lento y repetir.
- Más escurrimiento: el volumen eleva la demanda de contención, recuperación y disposición.
- Mala uniformidad: un abanico deformado deja franjas o zonas sin tratar.
- Diagnóstico equivocado: ajustar bomba o descargador puede crear fallas nuevas mientras la pieza gastada sigue instalada.
Acercarse para recuperar impacto no es una solución neutra. Reduce cobertura y puede dañar pintura, madera, mortero, sellos, bordes de vidrio y otros materiales sensibles.
Diagnostique en un orden fijo
- Confirme agua limpia suficiente y elimine aire según el manual.
- Verifique velocidad o alimentación de la bomba y busque fugas.
- Revise filtro, posición del inyector, manguera, pistola, conexiones y descargador.
- Instale la boquilla nueva correcta sin cambiar otros ajustes.
- Mida presión, caudal y patrón frente a la referencia.
- Si vuelve el rendimiento, retire la gastada y registre su vida útil.
- Si no vuelve, continúe diagnóstico calificado en vez de montar una punta menor.
Guarde boquillas limpias, protegidas e identificadas. No las mezcle sueltas con brocas, alambre, conexiones y polvo abrasivo. Lleve horas o volumen cuando sea práctico, pero permita que condición y medición decidan el cambio.
Un proceso consistente de lavado a presión depende de todo el sistema hidráulico. La boquilla es pequeña, pero define la abertura por la que el trabajo de la bomba llega a la superficie. Trátela como componente medido, no como accesorio de color.
